BeamMaster
Configurações adaptadas às suas necessidades
-
Light: Eficiência compacta
Sistema de soldadura robotizada com uma zona e cavaletes, ideal para fábricas de menor dimensão. Viradores opcionais para maior versatilidade.
-
Plus: Versatilidade com duas zonas, um robô
Solução de soldadura robotizada standard com duas zonas e viradores, oferecendo maior produtividade e fluxos de trabalho totalmente automatizados.
-
Twin: Otimização máxima
Sistema de soldadura robotizada com dois robôs, desenvolvido para a produção em grande escala com rendimento máximo.

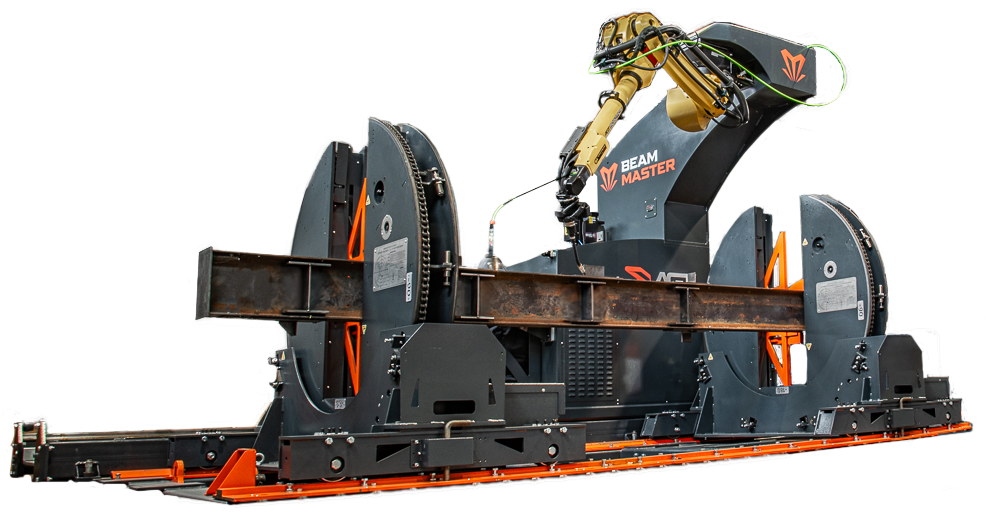

O que é o BeamMaster?
O BeamMaster é um sistema avançado de soldadura robotizada, concebido para automatizar a fabricação de estruturas metálicas com uma eficiência incomparável. Basta enviar uma viga pré-montada para a máquina e esta realiza as soldaduras necessárias numa fração do tempo do processo manual. Equipado com viradores opcionais, o processo torna-se totalmente autónomo, garantindo o posicionamento horizontal perfeito para cada soldadura. O seu software premiado CORTEX permite uma soldadura robotizada rentável, mesmo para lotes unitários, ultrapassando as limitações tradicionais de grandes volumes. O BeamMaster revoluciona a produtividade e a precisão na fabricação de vigas estruturais.
Elimine as manipulações desnecessárias
O BeamMaster, equipado com o software de programação automática CORTEX e com viradores, elimina as movimentações desnecessárias durante o processo de soldadura. Basta posicionar a viga e o sistema assume o controlo, rodando-a e soldando de forma autónoma e precisa. Esta automação reduz a intervenção manual, simplifica o fluxo de trabalho e diminui significativamente o tempo de mão de obra. Com o BeamMaster, foque-se na produtividade enquanto a máquina faz o resto, garantindo soldaduras de alta qualidade com o mínimo de manipulação.
Especificações técnicas
Dimensões
 |
|
| Comprimento | 34.1 m |
| Zona de Trabalho 1 | 12 m |
| Zona de Trabalho 2 | 12 m |
| Zona de Trabalho 1 & 2 | 29 m |
| Altura | 3.95 m |
Especificações de soldadura
| Cordão de Soldadura (2f) |
8,4 mm/s por 4,8 mm de cordão de soldadura
6,4 mm/s por 6,4 mm de cordão de soldadura 4,6 mm/s por 8 mm de cordão de soldadura |
| Deteção de Falhas | Sem deteção de falhas |
| Deteção de Juntas | Camera 3D para a localização dos cordões de soldadura (SnapCam) |
| Processo e Posição | MCAW – Modos de tranferência spray e pulsado / BS EN ISO 4063 Processo 138 GMAW – Modos de tranferência spray e pulsado / BS EN ISO 4063 Processo 135 |
| Fio de Soldadura | MCAW: A5. 18, A5. 18M: E70C-6M H4 / CSA W48-06: E491C-6MJ-H4 GMAW: A5. 18, A5. 18M: ER70S-6 / CSA W48-06: B-G 49A 3 C1 S6 |
| Metais de Adição Aprovados | Preferencial: MCAW (138): Hobart Fabcor Edge 1.2mm diameter Alternativo: GMAW (135): Lincoln Electric SuperArc L-59 1.2 mm |
| Gás de Proteção | 85%Ar-15%CO2 mix (M20) 90%Ar-10%CO2 mix (M20) |
| Acabamento de Superfície | Todas as peças e vigas devem estar limpas, sem excesso de ferrugem. A base de dados inclui procedimentos tanto para superfícies jateadas como para superfícies com carepas. A melhor qualidade é obtida em superfícies jateadas, enquanto velocidades de soldadura mais lentas são usadas para superfícies com carepas. |
 |
Secção | Min. | 150 x 22 |
| Máx. | 1220 | ||
| Comprimento | Min. | 3.62 m | |
| Máx. (2 zonas) | 24.4 m |
Vigas Tubulares
 |
Secção | Min. | 152 x 152 x 4.8 mm |
| Máx. | 558 x 558 mm | ||
| Comprimento dos viradores | Min. | 3.62 m | |
| Máx. (2 zonas) | 24.4 m | ||
| Comprimento dos cavaletes | Min. | 1.21 m | |
| Máx. | 15.2m |
Outras formas:
 |
Formas de aço:
|
 |
Vigas Fabricadas:
|
 |
Outras Montagens:
|
Conectores
…e muito mais!
Especificações dos viradores
